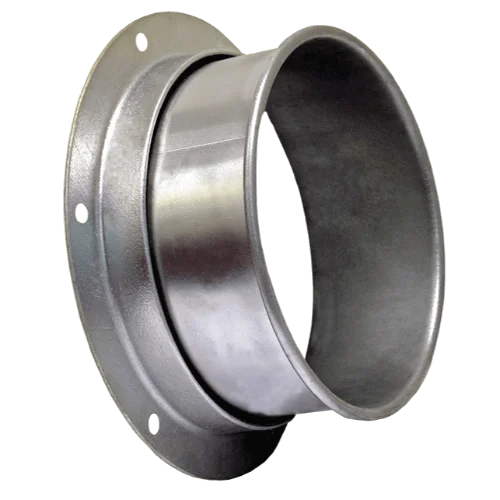

Angle Flange Adapter

Quick-Fit® Angle Flange Adapters manufactured by Nordfab® Ducting are fitted with an industry standard angle flange on one end and a WF rolled edge on the other to allow a quick connection of Quick Fit duct pipes and fittings to flanged pipes and fittings. Now available in galvanized, aluminum, stainless and stainless+ with optional no. 4 finish materials. Flanges are retained with a Van Stone lip.

Notes:

  • QF® (standard), Flange, Raw
  • Flat Flange: specify and provide hole pattern. If there is no hole pattern drawing included with order, flat flange will be blank
  • Construction:

    • Seam: longitudinal seam is solid laser welded (exception: 3" adapter is lapped, spot welded, and caulked.)
    • Ends: Angle flanged (AF) end can be modified to a 3/16" thick flat flange (FFL) to match your hole pattern

    Angle Flange Detail PDF

    Display: All | Galvanized | Stainless
    Search Sku:
    Search Filter: On

    The items displayed below are only those that match the above Search Sku filter.
    Clear the filter and display all parts.

    Part #/Description Price
    3250-0300-10000
    03" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=5"
    $68.00
    3250-0300-20000
    03" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=5"
    $120.40
    3250-0400-10000
    04" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=3.5"
    $68.00
    3250-0400-20000
    04" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=3.5"
    $120.40
    3250-0500-10000
    05" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=3.5"
    $71.50
    3250-0500-20000
    05" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=3.5"
    $133.90
    3250-0600-10000
    06" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=3.5"
    $85.50
    3250-0600-20000
    06" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=3.5"
    $149.80
    3250-0700-10000
    07" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=3.5"
    $92.40
    3250-0700-20000
    07" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=3.5"
    $160.90
    3250-0800-10000
    08" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=3.5"
    $96.20
    3250-0800-20000
    08" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=3.5"
    $169.10
    3250-0900-10000
    09" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=3.5"
    $107.80
    3250-0900-20000
    09" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=3.5"
    $173.20
    3250-1000-10000
    10" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=3.5"
    $113.60
    3250-1000-20000
    10" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=3.5"
    $180.20
    3250-1100-10000
    11" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=3.5"
    $125.80
    3250-1100-20000
    11" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=3.5"
    $188.80
    3250-1200-10000
    12" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=3.5"
    $125.80
    3250-1200-20000
    12" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=3.5"
    $188.80
    3250-1300-10000
    13" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=5"
    $131.30
    3250-1300-20000
    13" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=5"
    $204.10
    3250-1400-10000
    14" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=5"
    $131.30
    3250-1400-20000
    14" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=5"
    $204.10
    3250-1500-10000
    15" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=5"
    $142.70
    3250-1500-20000
    15" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=5"
    $220.70
    3250-1600-10000
    16" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=5"
    $142.70
    3250-1600-20000
    16" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=5"
    $220.70
    3250-1700-10000
    17" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=5"
    $154.80
    3250-1700-20000
    17" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=5"
    $274.70
    3250-1800-10000
    18" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=5"
    $154.80
    3250-1800-20000
    18" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=5"
    $274.70
    3250-2000-10000
    20" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=5"
    $164.60
    3250-2000-20000
    20" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=5"
    $292.80
    3250-2200-10000
    22" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=5"
    $176.20
    3250-2200-20000
    22" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=5"
    $314.70
    3250-2400-10000
    24" ANGLE FLANGE ADAPTER, GALVANIZED STEEL
    L=5"
    $202.50
    3250-2400-20000
    24" ANGLE FLANGE ADAPTER, 304 STAINLESS STEEL
    L=5"
    $362.10
